LAD-08

Zařízení pro měření aktivity kapalin

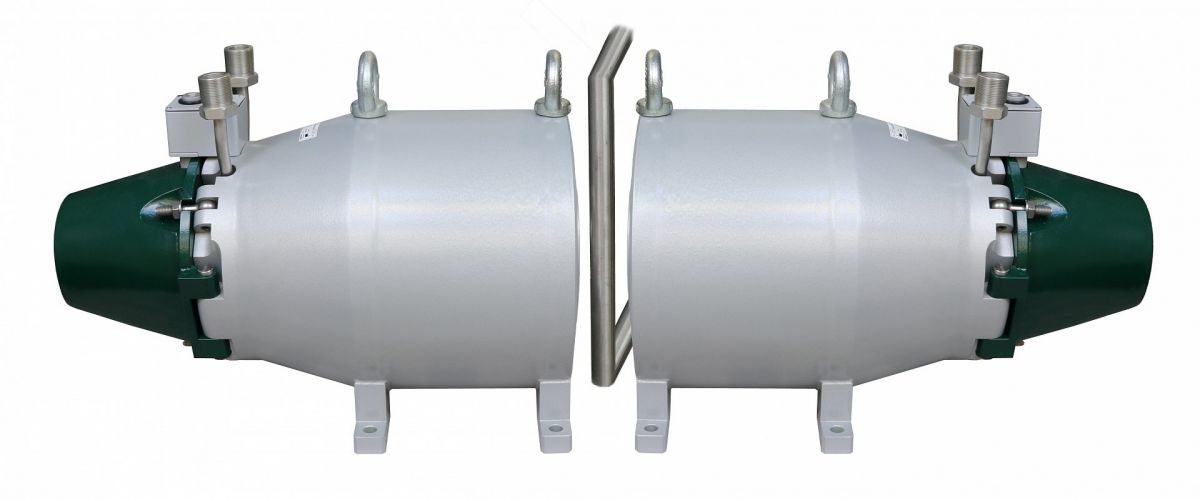

Detektor je určen pro měření přítomnosti radionuklidu 132I v chladivu primárního okruhu jaderného reaktoru.
Jaderné elektrárny

Klíčové vlastnosti

  • Měření těsnosti pokrytí paliva v primárním okruhu jaderného reaktoru na bázi detekce 132I
  • Monitor typu ATL – přikládá se k trubce
  • Stínění detektoru proti zvýšenému radioaktivnímu pozadí
  • Chlazení detektoru zajištěno chladičem s proudící vodou
  • Kontrola funkce detektoru pomocí LED (bez použití radioaktivního zářiče)

Popis

Detektor je určen pro měření přítomnosti radionuklidu 132I v chladivu primárního okruhu jaderného reaktoru, který se do chladiva uvolňuje pouze v případě netěsnosti palivových článků. Při měření objemové aktivity se využívá vlastnosti 132I, který při rozpadu emituje do okolí dva fotony gama o energiích 667 a 772 keV. Tyto fotony jsou detekovány současně 2 protilehlými detektory GD-52, mezi kterými je v trubce vedena měřená kapalina.

Detektor se skládá z:

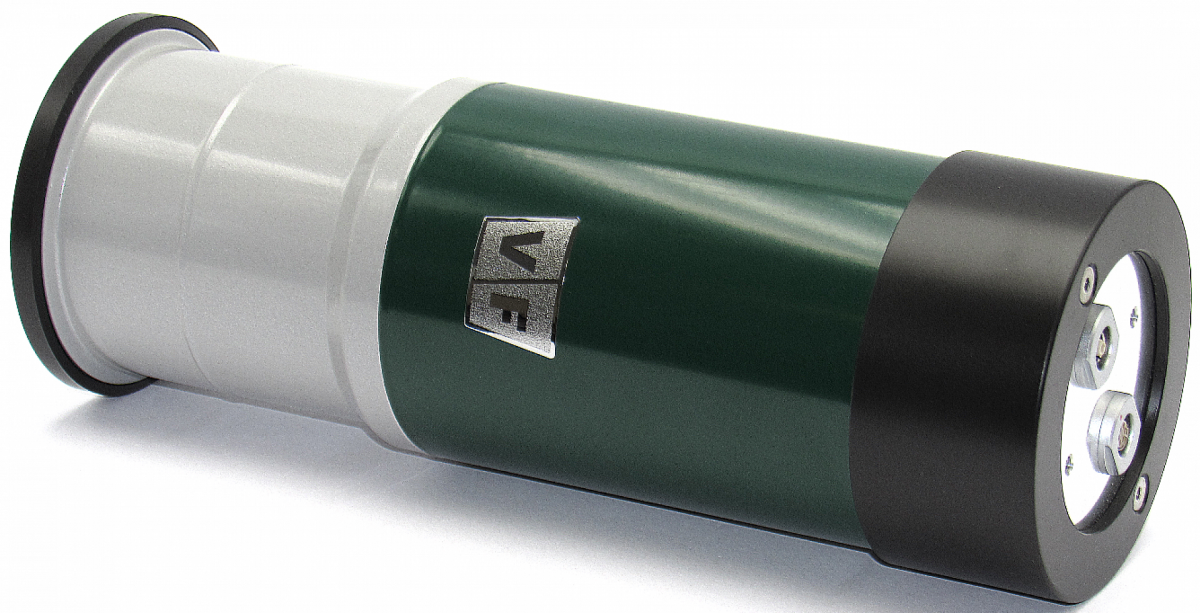

  • 2 detektorů GD-52, jehož základem je gama detektor NaI(Tl) 2,5“ x 2,5“ (správnou funkčnost detektoru možno kontrolovat pomocí vestavěné testovací LED),
  • Sendvičového stínění GD-52 (olovo, cín, měď) v blízkosti potrubí s měřenou kapalinou,
  • Nerezového chladiče GD-52, kterým protéká chladicí kapalina (zajišťuje nepřekročení povolené pracovní teploty detektoru),
  • Jednotky sběru a zpracování dat RPU-12 se dvěma 1024 kanálovými analyzátory (MCA) pro vyhodnocení dat z detektorů.
Specifikace, normy a design zařízeni mohou podléhat změně v závislosti na vývoji zařízení nebo na konkrétním zákaznickém provedení a to bez předchozího oznámení změny.
